La fixation d’un panneau solaire sur ardoise repose sur un principe que beaucoup de kits commerciaux simplifient à l’excès : le crochet ne travaille pas seul, il transfère une charge à un liteau ou à un chevron, à travers une couverture dont le recouvrement et le pureau conditionnent tout le dimensionnement. Choisir un kit sans vérifier la compatibilité avec le NF DTU 40.11 (couvertures en ardoises naturelles) revient à ignorer la moitié du problème.
Diagnostic charpente et couverture avant toute fixation sur ardoise
Nous recommandons de ne jamais commander un kit de fixation avant d’avoir fait réaliser un diagnostic structurel. Sur une toiture ardoise, la première variable est la durée de vie résiduelle du matériau : une ardoise naturelle vieillit différemment selon son origine géographique et son épaisseur.
A lire en complément : Poser un panneau solaire sur le toit : ce qu'il faut savoir
Une charpente déformée, attaquée par l’humidité ou fragilisée par des insectes xylophages peut rendre la pose prématurée, même si un crochet adapté existe sur le marché. Le poids cumulé des panneaux, des rails et des fixations sollicite les chevrons et les liteaux sur des points concentrés, bien plus qu’une couverture répartie uniformément.
Ce que le diagnostic doit couvrir
- L’état des bois de charpente : flèche des chevrons, traces d’humidité, présence de champignons ou d’attaques biologiques. Une reprise de charpente préalable peut représenter un surcoût significatif, mais elle conditionne la tenue de l’ensemble.
- Le pureau et le recouvrement des ardoises en place : un pureau irrégulier complique le positionnement des crochets et peut imposer un recalibrage de la couverture autour des points d’ancrage.
- La section et l’entraxe des liteaux : le crochet doit se fixer sur un support capable d’encaisser les efforts de soulèvement au vent. Un liteau sous-dimensionné ou fendu ne tiendra pas.
Ce diagnostic n’est pas une formalité. Nous observons régulièrement des installations où le kit est correctement posé mais où le liteau cède après quelques années, faute d’avoir été contrôlé en amont.
Lire également : Choisir une femme de ménage sérieuse à Poitiers
Crochets ardoise et ancrage : critères techniques de choix

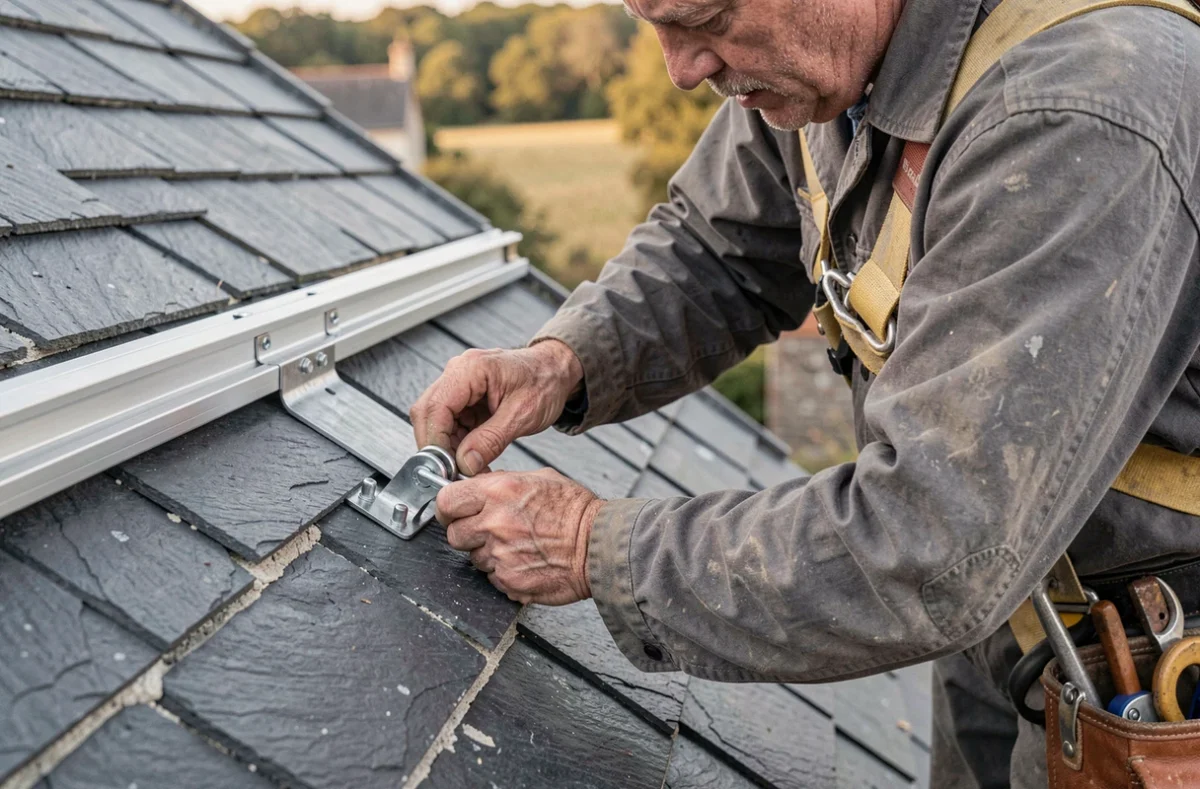

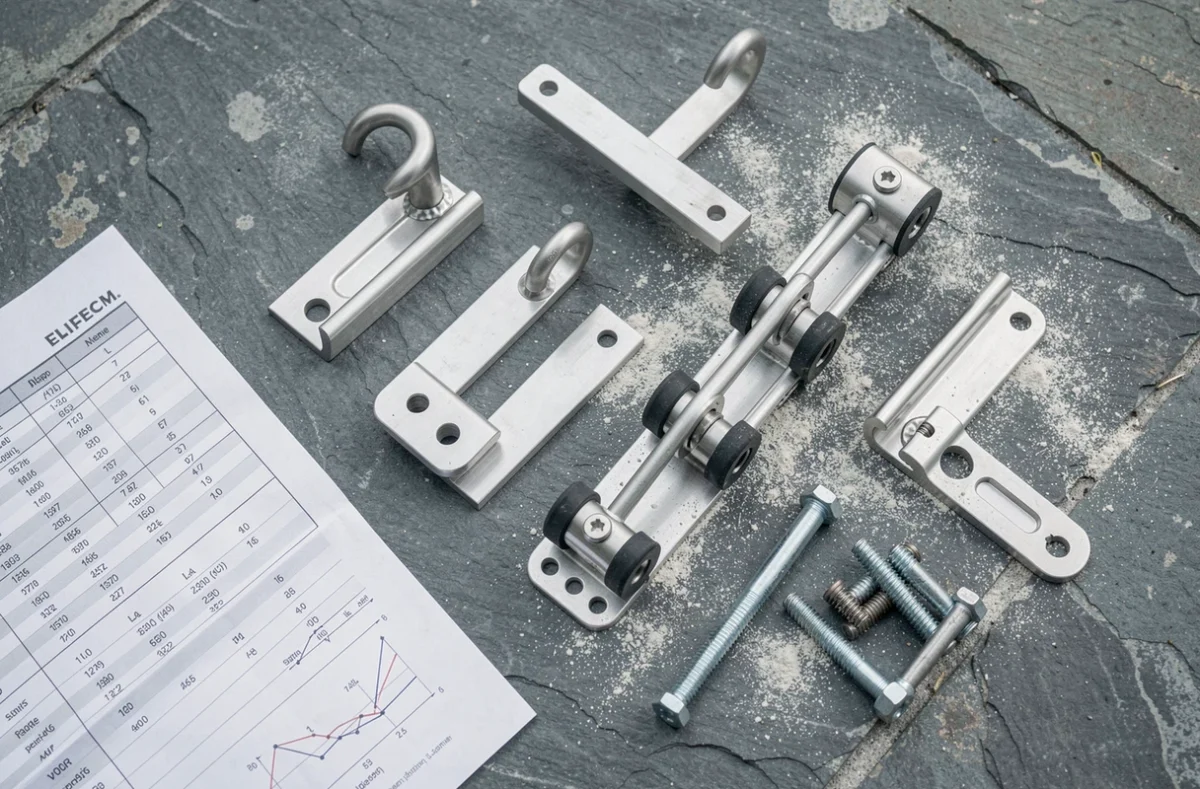

Le crochet ardoise est la pièce maîtresse du système de fixation. Son rôle est de traverser la couverture pour se fixer sur le liteau ou directement sur le chevron, puis de recevoir le rail de support du panneau. Tous les crochets ne conviennent pas à toutes les ardoises : l’épaisseur du matériau, le format (carrée, losange, rectangulaire) et le mode de pose (à pureau entier, à pureau découpé) déterminent le profil du crochet.
Crochet sur liteau ou crochet sur chevron
La fixation sur liteau est la plus courante pour les couvertures en ardoise naturelle. Le crochet vient se glisser sous l’ardoise, s’ancre au liteau par vis inox, et ressort entre deux ardoises sans les perforer. Ce montage préserve le principe de recouvrement de la couverture.
La fixation sur chevron est réservée aux cas où le liteau est trop faible ou inaccessible. Elle impose de percer la couverture et de reconstituer l’étanchéité avec un solin ou une bavette. Ce montage est plus robuste mécaniquement, mais le risque d’infiltration augmente si la reprise d’étanchéité est mal exécutée.
Matériaux et traitement de surface
L’acier inoxydable A2 (304) est le standard pour les crochets destinés à des couvertures ardoise en environnement courant. En bord de mer ou en atmosphère industrielle, nous préconisons l’inox A4 (316), dont la résistance à la corrosion est nettement supérieure. Un crochet en acier galvanisé peut sembler moins cher à l’achat, mais sa durée de vie en milieu humide est incompatible avec la longévité d’une ardoise naturelle.
Charges de vent et de neige : le dimensionnement que les kits standard ignorent
Un kit vendu pour « toiture ardoise » ne garantit pas que le nombre de crochets par panneau soit suffisant pour votre zone géographique. Le dimensionnement des ancrages dépend des charges de vent et de neige, pas seulement du nombre de panneaux.
Les Eurocodes (EC1 pour les actions climatiques) définissent des zones de vent et de neige sur le territoire français. Une maison exposée en zone 4 (littoral atlantique, vallée du Rhône) subit des efforts de soulèvement bien supérieurs à ceux d’une zone 1 (intérieur protégé). Le nombre de points de fixation, la section des vis et l’espacement des rails doivent être calculés en conséquence.
Zones de rive et faîtage
Les panneaux situés en rive de toiture ou en bordure de faîtage encaissent des dépressions aérodynamiques plus fortes que ceux placés au centre du pan. Le calepinage doit en tenir compte : les crochets en périphérie sont plus rapprochés, et les rails peuvent nécessiter un renfort intermédiaire.
Ignorer ce point est l’un des pièges les plus fréquents en pose sur ardoise. Un panneau arraché en rive emporte souvent plusieurs ardoises avec lui, ce qui transforme un défaut de fixation en sinistre de couverture.
Étanchéité de la fixation panneau solaire sur ardoise : les points critiques
L’ardoise assure son étanchéité par recouvrement, pas par joint. Chaque pénétration ou déplacement d’ardoise rompt ce principe. Le système de fixation doit donc restaurer l’étanchéité à chaque point de passage du crochet.
Les crochets à glissement (qui se faufilent entre deux ardoises sans les découper) préservent le mieux l’intégrité de la couverture. Les systèmes qui imposent de tailler l’ardoise pour laisser passer le pied du crochet créent un point faible : la bavette de raccord doit remonter sous l’ardoise supérieure sur au moins la hauteur du recouvrement.
Erreurs courantes en reprise d’étanchéité
- Utiliser du mastic silicone en complément d’une bavette mal dimensionnée. Le silicone vieillit et se décolle, surtout sur une surface d’ardoise peu poreuse. Il ne remplace pas une conception correcte du point de pénétration.
- Repositionner les ardoises autour du crochet sans respecter le pureau d’origine. Un décalage de quelques centimètres modifie le recouvrement et crée un chemin d’eau.
- Négliger l’écran de sous-toiture. Sur les couvertures anciennes dépourvues d’écran, toute micro-infiltration au niveau du crochet atteint directement la charpente. Dans ce cas, la pose d’un écran localisé sous la zone d’implantation des panneaux est une précaution que nous jugeons nécessaire.
Avis Technique et conformité réglementaire d’une fixation solaire sur ardoise
Un système de fixation photovoltaïque sur ardoise doit idéalement disposer d’un Avis Technique (ATec) ou d’une Évaluation Technique Européenne (ETE). Ce document précise le domaine d’emploi, les supports compatibles, les conditions de mise en œuvre et les limites d’utilisation. Sa durée de validité est limitée et doit être vérifiée au moment du devis.
Un installateur RGE (Reconnu Garant de l’Environnement) est tenu de mettre en œuvre des procédés sous Avis Technique valide pour que l’installation soit éligible aux aides publiques et couverte par l’assurance décennale. Un kit sans ATec ou avec un avis expiré expose le maître d’ouvrage à un refus de prise en charge en cas de sinistre.
Architectes des Bâtiments de France
Dans les périmètres protégés (abords de monuments historiques, sites patrimoniaux remarquables), l’Architecte des Bâtiments de France peut imposer des contraintes supplémentaires sur le type de fixation, la couleur des cadres ou le mode de pose (intégration au bâti plutôt que surimposition). Cette consultation intervient dans le cadre de la déclaration préalable de travaux et peut allonger les délais de plusieurs semaines à plusieurs mois selon la commune.
Fourchettes de prix et délais pour une fixation sur toiture ardoise
Le coût d’un kit de fixation pour toiture ardoise varie selon le nombre de panneaux, le type de crochet (liteau ou chevron), le matériau (inox A2 ou A4) et la marque du système de rails. En règle générale, la fixation sur ardoise est plus coûteuse que sur tuile mécanique, parce que les crochets sont plus élaborés et la pose plus longue.
Pour un système complet (crochets, rails, visserie, bavettes) destiné à une installation résidentielle de quelques panneaux, nous constatons des prix sensiblement supérieurs à ceux annoncés pour des kits tuile standard. La main-d’œuvre représente une part importante du budget : la dépose et repose soignée des ardoises autour de chaque point de fixation prend du temps.
Délais à prévoir
Entre la commande du diagnostic, le choix du kit compatible, la déclaration préalable de travaux et la pose effective, il faut généralement compter plusieurs mois. En périmètre ABF, le délai d’instruction peut doubler. Nous conseillons de lancer le diagnostic dès la phase de réflexion, sans attendre la signature du devis d’installation.
Le choix d’une fixation pour panneau solaire sur ardoise ne se résume pas à sélectionner un crochet dans un catalogue. C’est un arbitrage entre la compatibilité avec votre couverture existante, les exigences climatiques de votre zone et la conformité réglementaire de l’ensemble. Un professionnel qualifié RGE pourra valider chaque paramètre sur place. Le formulaire ci-dessous vous permet de recevoir gratuitement des devis adaptés à votre toiture : renseignez vos coordonnées pour être rappelé rapidement.
