Brancher une prise avec trois fils quand on n’a jamais touché à un tableau électrique, c’est d’abord une affaire de compréhension avant d’être une affaire de tournevis. Le branchement d’une prise 3 fils repose sur un raccordement phase-neutre-terre dont le code couleur est fixé par la norme NF C 15-100. Savoir lire ces trois fils avant de couper le courant supprime la majorité des hésitations.
Vérifier son installation avant de toucher un fil : le point que les tutoriels survolent
La plupart des guides passent directement à l’étape du dénudage. Le débutant anxieux, lui, bloque avant : comment savoir si le circuit est réellement hors tension ? Un simple test avec un appareil branché sur la prise ne garantit rien si le disjoncteur coupé n’est pas le bon.
A lire en complément : Remise de 10% chez Leroy Merlin : astuces et conseils pour en profiter
Un vérificateur d’absence de tension (VAT) coûte quelques euros et donne une certitude physique. On le place entre la phase et le neutre, puis entre la phase et la terre. Aucun signal lumineux ne doit apparaître sur les deux tests. Si un doute persiste, couper le disjoncteur général au tableau reste la solution la plus sûre.
Lire également : Estimer le budget réel d'une cave à vin souterraine
Ce geste de vérification transforme l’anxiété en protocole. Le stress vient rarement de l’incompétence : il vient de l’incertitude. Une fois la tension confirmée absente, le reste du branchement prise 3 fils devient mécanique.
Code couleur des fils électriques : tableau de correspondance norme NF C 15-100
Les trois fils présents dans une gaine classique ont chacun un rôle précis. La confusion entre phase et neutre est l’erreur la plus fréquente chez un débutant, et elle se résout en mémorisant un tableau simple.
| Fil | Couleur normalisée | Borne sur la prise | Rôle |
|---|---|---|---|
| Phase | Rouge, marron ou noir | Borne L (droite ou gauche) | Amène le courant |
| Neutre | Bleu | Borne N (opposée à L) | Retour du courant |
| Terre | Vert/jaune | Borne centrale (broche métallique) | Protection contre les défauts d’isolement |
Le fil vert/jaune se branche toujours sur la borne de terre, identifiable par la broche qui dépasse du mécanisme de la prise. Ce fil n’est pas facultatif : sans lui, un défaut d’isolement sur un appareil métallique ne déclenche pas le disjoncteur différentiel.
Le fil bleu (neutre) et le fil de phase (rouge, marron ou noir) se raccordent aux deux bornes restantes. Sur une prise domestique standard, inverser phase et neutre ne provoque pas de court-circuit, mais respecter le code couleur facilite toute intervention future par un autre bricoleur ou un électricien.
Branchement prise 3 fils : les gestes concrets sur le mécanisme

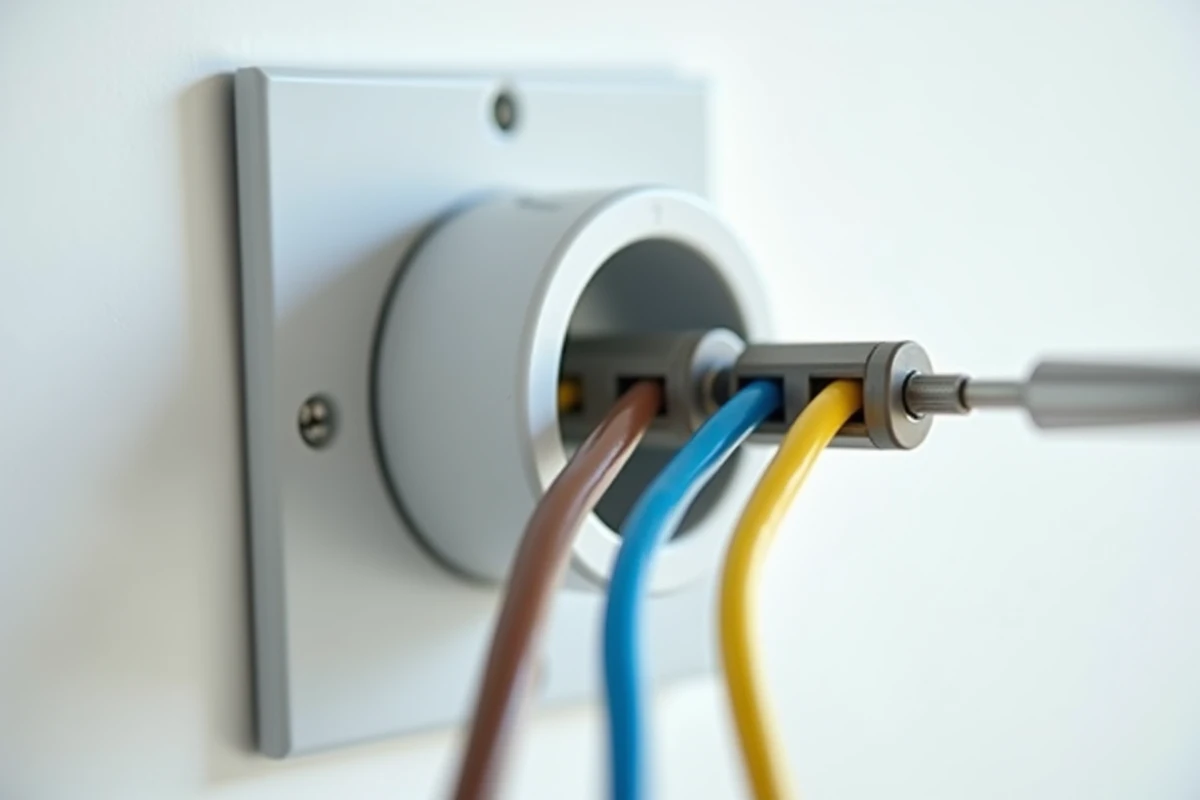

Le mécanisme d’une prise murale possède trois bornes à connexion rapide ou à vis. Les bornes automatiques acceptent le fil dénudé par simple insertion. Les bornes à vis demandent de serrer une vis sur le conducteur dénudé.
- Dénuder chaque fil sur la longueur indiquée par le gabarit gravé sur le mécanisme (généralement marqué d’un repère en millimètres sur le plastique de la prise).
- Insérer le fil vert/jaune dans la borne terre en premier, puis le bleu dans la borne N, et enfin la phase dans la borne L.
- Vérifier que chaque fil est maintenu fermement : tirer légèrement dessus pour confirmer le blocage.
- Replier les fils dans la boîte d’encastrement sans les plier à angle vif, puis clipser ou visser la plaque de finition.
L’ordre d’insertion (terre d’abord) n’est pas une obligation normative, mais une habitude de sécurité : si un fil devait se détacher pendant la manipulation, mieux vaut que ce soit la phase ou le neutre plutôt que la terre, qui reste le dernier rempart de protection.
Prise à bornes automatiques ou à vis : quelle différence pour un débutant
Les bornes automatiques réduisent le risque de mauvais serrage. On enfonce le fil dénudé, un ressort le bloque. Pour le retirer, un petit levier ou un tournevis plat libère le mécanisme.
Les bornes à vis demandent un serrage suffisant sans écraser le cuivre. Un fil mal serré provoque un échauffement au point de contact, identifiable à terme par une odeur de plastique chaud ou un noircissement de la borne. Pour un premier branchement, les bornes automatiques pardonnent davantage les approximations.
Limites du branchement prise en bricolage amateur
Un remplacement de prise existante (même boîtier, même circuit) reste accessible à un débutant méthodique. En revanche, ajouter une prise sur un circuit existant suppose de vérifier la capacité du circuit et le nombre de points déjà raccordés, deux paramètres encadrés par la norme NF C 15-100.
Les tutoriels en ligne traitent rarement cette frontière. Tirer un nouveau câble depuis le tableau, modifier un circuit ou intervenir dans un logement ancien avec des fils sans code couleur fiable relève d’un diagnostic que seul un professionnel peut sécuriser.
- Remplacement à l’identique d’une prise sur boîtier existant : réalisable en autonomie avec un VAT et le respect du code couleur.
- Ajout d’une prise en dérivation sur un circuit : nécessite de connaître la section du câble et le nombre de prises déjà présentes sur le circuit.
- Intervention sur un tableau électrique ou un circuit sans terre : à confier à un électricien qualifié.
La norme NF C 15-100 fixe le cadre de référence pour toutes les installations basse tension en France. Un tutoriel ne remplace pas un diagnostic de conformité lorsque l’installation date de plusieurs décennies ou que le tableau ne comporte pas de disjoncteur différentiel.
Le branchement d’une prise 3 fils, pris isolément, reste l’un des gestes les plus simples en électricité domestique. La difficulté réelle n’est pas dans le raccordement : elle est dans la certitude que le circuit en amont est sain, correctement protégé et adapté à l’usage prévu.
